新闻内容

您当前所在位置:丹阳市丰泰工业炉有限公司官网 >> 技术资讯 >> 公司动态

退火在热处理行业内的作用及常用的退火工艺


来源:www.jsdlcj.com 浏览次数:

摘要:退火在热处理行业内的作用改善或消除钢铁在铸造、锻压、轧制和焊接过程中所造成的各种组织缺陷以及残余应力;常用的退火工艺有6种。

    我们都知道,工业金属热处理会经常用到退火相关的设备,如:退火炉,本文主要分享一下它的主要作用及退火生产过程中经常用到的退火工艺有几个方面。

退火在热处理行业内的作用

一、退火的目的

1.改善或消除钢铁在铸造、锻压、轧制和焊接过程中所造成的各种组织缺陷以及残余应力,防止工件变形、开裂。

2.软化工件以便进行切削加工。

3.细化晶粒,改善组织以提高工件的机械性能。

4.为最终热处理(淬火、回火)作好组织准备。

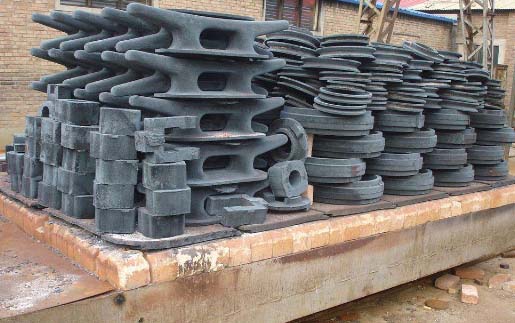

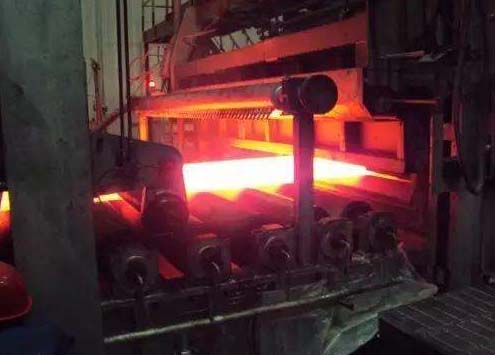

常用的退火工艺

二、常用的退火工艺有:

.完全退火。
用以细化中、低碳钢经铸造、锻压和焊接后出现的力学性能不佳的粗大过热组织。将工件加热到铁素体全部转变为奥氏体的温度以上30~50℃,保温一段时间,然后随炉缓慢冷却,在冷却过程中奥氏体再次发生转变,即可使钢的组织变细。

.球化退火。
用以降低工具钢和轴承钢锻压后的偏高硬度。将工件加热到钢开始形成奥氏体的温度以上20~40℃,保温后缓慢冷却,在冷却过程中珠光体中的片层状渗碳体变为球状,从而降低了硬度。

.等温退火。
用以降低某些镍、铬含量较高的合金结构钢的高硬度,以进行切削加工。一般先以较快速度冷却到奥氏体最不稳定的温度,保温适当时间,奥氏体转变为托氏体或索氏体,硬度即可降低。

.再结晶退火。
用以消除金属线材、薄板在冷拔、冷轧过程中的硬化现象(硬度升高、塑性下降)。加热温度一般为钢开始形成奥氏体的温度以下50~150℃ ,只有这样才能消除加工硬化效应使金属软化。

.石墨化退火。
用以使含有大量渗碳体的铸铁变成塑性良好的可锻铸铁。工艺操作是将铸件加热到950℃左右 ,保温一定时间后适当冷却 ,使渗碳体分解形成团絮状石墨。

.扩散退火。
用以使合金铸件化学成分均匀化,提高其使用性能。方法是在不发生熔化的前提下 ,将铸件加热到尽可能高的温度,并长时间保温,待合金中各种元素扩散趋于均匀分布后缓冷。⑦去应力退火。用以消除型材散热器钢铁铸件和焊接件的内应力。对于钢铁制品加热后开始形成奥氏体的温度以下100~200℃,保温后在空气中冷却,即可通过退火炉来消除内应力。


上一篇:生产厂间对天然气退火炉辐射管和炉辊的安装及调试
下一篇:__


相关新闻



相关产品


技术资讯


关闭
15952828471 联系人:钱先生
邮箱:466190093@qq.com
传真:0511-86692187
地址:江苏省丹阳市珥陵工业开发区护国路
进入产品中心
